由于纸卷不圆、纸带本身材质的不均匀、印刷滚筒的凹槽接合处或者其它因素引起纸带张力的波动。万邦科技认为,为了使纸带张力保持恒定,必须使纸卷制动器能够根据纸带张力波动的情况自动地随机进行调整,以保证纸带匀速、平稳地进入印刷装置。在机器稳定运转期间,应保证纸带张力稳定在给定值上,在启动和刹车期间防止纸带过载和随意打开制动力应能调整。在生产地过程中随着纸卷尺寸地不断减小,为了保持纸带的张力恒定需使制动力矩相应的变化。

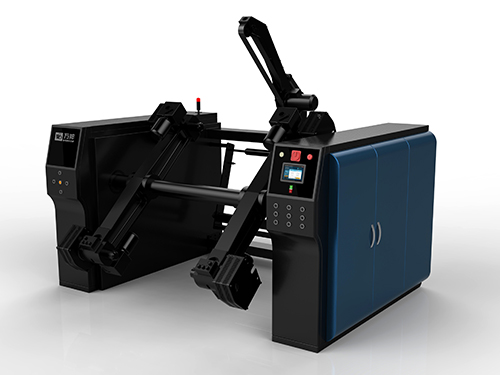

万邦FS系列型供纸机纸卷的制动采用轴制动方式,在纸卷芯部轴端设置闸瓦,制动力的加载方式为气压式,即为气动式张力控制系统。当纸卷刚开始印刷时,纸卷直径较大;纸卷在打开过程中纸带速度保持不变,但纸卷渐渐减小,因此纸卷角速度在不断增大,也就是说纸卷以一个与角速度相同方向的角加速度旋转需要加上一个惯性力矩,同时由于机械传动摩擦会产生一个阻力矩。在此仅进行定性分析,不考虑惯性力矩和阻力矩。 为了保证纸带张力稳定运行应满足下式:
F×R=T×r
F为纸带张力R为纸卷半径T 为纸卷轴芯的制动力r为纸卷轴芯制动力矩半径。
在印刷过程中纸卷半径越来越小,如果不改变制动力大小则纸带张力就会越来越大,并最终使纸带断裂。
为了使纸带张力恒定不变,随着印刷的进行和纸卷半径的减小,制动力必须以一定的规律随之减小。 纸带张力传感器是安装在浮动辊支架轴端处的角位移电位器测量装置。纸带张力大小可以在供纸机的操作面板上进行设定,也可以在印刷机的中央控制台上进行设定。张力大小值设定后,控制电路将电压信号通过电/气转换器转换为气压信号来控制浮动辊气缸的气压大小,使浮动辊向上升。
张力传感器为一线绕式滑动电阻当浮动辊摆动时滑动触点的电压就相应的变化,这个电压变化信号输入至控制电路,进入控制电路的信号经过放大变换后,通过电/气转换器转换为气压信号来控制纸卷轴芯处的气动摩擦片气缸的气压大小,从而改变纸卷的制动力大小,以保持系统所需的张力值浮动辊气缸压力使浮动辊向上升,纸带张力使浮动辊下降,当纸带张力等于设定张力值时,浮动辊处于中间平衡位置;当纸带张力小于设定张力值时,浮动辊上升,当纸带张力大于设定张力值时浮动辊下降。由于某中原因引起纸带张力改变时,浮动辊就会绕其支点摆动一个角度,角位移电位式测量装置就会发出相应的电压信号反馈送至控制电路,控制器经过计算自动向制动控制的电/气转换器输出控制信号,气动摩擦片气缸的气压大小改变,制动力矩相应的变化,纸带张力恢复到设定值大小,浮动辊也回到原来的中间平衡位置,从而实现纸带张力的自动控制。
